UP-O Überdruck / Rundrohranschluss / bündiger Wandeinbau

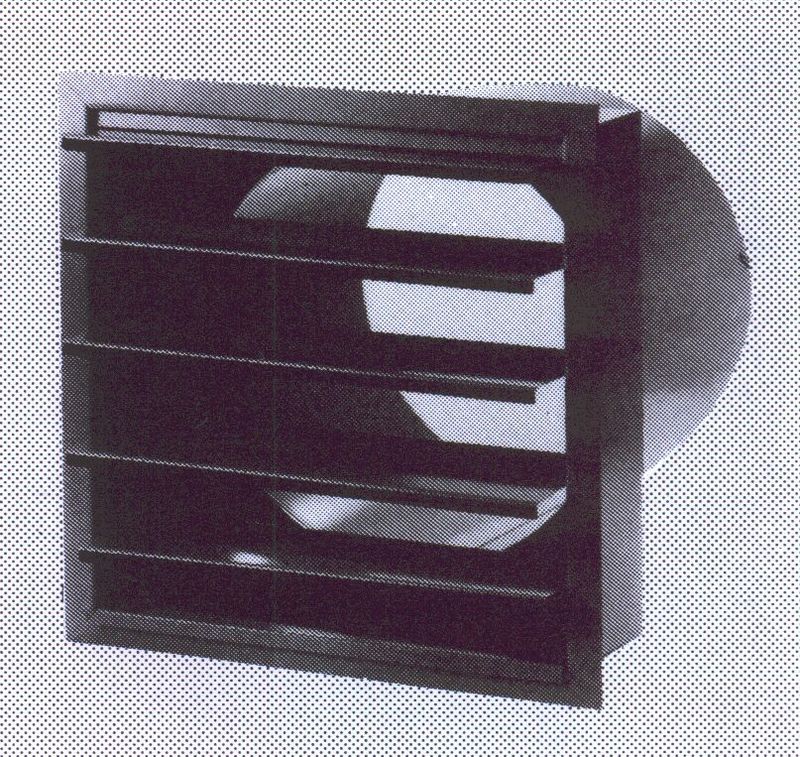

Selbsttätige Überdruckklappe Type UP-O / iP-O , mit Verbindungsgestänge und Rundrohranschluss
für bündigen Wandeinbau
Automatic overpressure damper typ UP-O, / iP-O, with connecting linkage and round tube connection
for flush wall installation



Selbsttätige Überdruckklappe mit Verbindungsgestänge für synchrones öffnen,
für bündigen Wandeinbau, Lamellen geöffnet außerhalb des Rahmens,
mit Rundrohranschluss

Type -UP-O- drückend
Type -iP-O-    saugend
  •                 aus seewasserbeständigem Aluminium (Al Mg³), Lamellen profiliert mit Gummidichtung, U-Rahmen  25 mm ungebohrt,
                    mit verzinktem Rundrohranschluss
  •                 aus verzinktem Stahlblech, Lamellen Profiliert mit Gummidichtung, U-Rahmen  25 mm ungebohrt,
                    mit verzinktem Rundrohranschluss
  •                 aus rostfreiem Stahlblech (1.4571 / 1.4301), Lamellen Profiliert mit Gummidichtung, U-Rahmen  25 mm, ungebohrt,
                    mit rostfreiem (V2A) Rundrohranschluss
  •                 aus 2 mm Kupferblech, Lamellen Profiliert mit Gummidichtung, U-Rahmen  25 mm, ungebohrt,
                    mit rostfreiem (V2A) Rundrohranschluss
________________________________________________________________________________________________________________________________________________________

Automatic overpressure flap with connecting linkage for synchronous opening,
for flush mounting, slats open outside the frame,
with round tube connection

Type -UP-O- pressing
Type -iP-O- absorbent

  •                  made of seawater-resistant aluminum (Al Mg³), louvers profiled with rubber seal, U-frame 25 mm undrilled,
                     with galvanized round tube connection
  •                  made of galvanized sheet steel, lamellas profiled with rubber seal, U-frame 25 mm undrilled,
                     with galvanized round tube connection
  •                  made of stainless steel sheet (1.4571 / 1.4301), blades profiled with rubber seal, U-frame 25 mm, undrilled,
                     with stainless (V2A) round tube connection
  •                  made of 2 mm copper sheet, lamellas Profiled with rubber seal, U-frame 25 mm, undrilled,
                     with stainless (V2A) round tube connection

Round pipe connection dimensions
       Rundrohranschlussmaße
Grid dimensions b x h                   diameter
      Gittermaße b x h                    Durchmesser
        205 / 205                     DN 160 mm
        225 / 225                     DN 180 mm
        245 / 245                     DN 200 mm
        269 / 269                     DN 224 mm
        295 / 295                     DN 250 mm
        325 / 325                     DN 280 mm
        345 / 345                     DN 300 mm
        360 / 360                     DN 315 mm
        400 / 400                     DN 355 mm
        445 / 445                     DN 400 mm
        495 / 495                     DN 450 mm
        545 / 545                     DN 500 mm
        605 / 605                     DN 560 mm
        675 / 675                     DN 630 mm
        755 / 755                     DN 710 mm
        845 / 845                     DN 800 mm
